Miernik częstotliwości woltoamperowy

woltamperowy miernik częstotliwości integruje V/A/Hz w jednym panelu. Wyświetla jednocześnie wszystkie napięcia fazowe (L-N/L-L), prądy i częstotliwość na wyświetlaczu LED/LCD. True RMS, programowalny CT/PT, opcjonalnie RS485 Modbus. Zaprojektowany dla rozdzielnic, rozdzielnic MCC, agregatów prądotwórczych i systemów BMS wymagających-oszczędności miejsca i monitorowania-w czasie rzeczywistym.

Wyślij zapytanie

Opis

Przegląd produktów

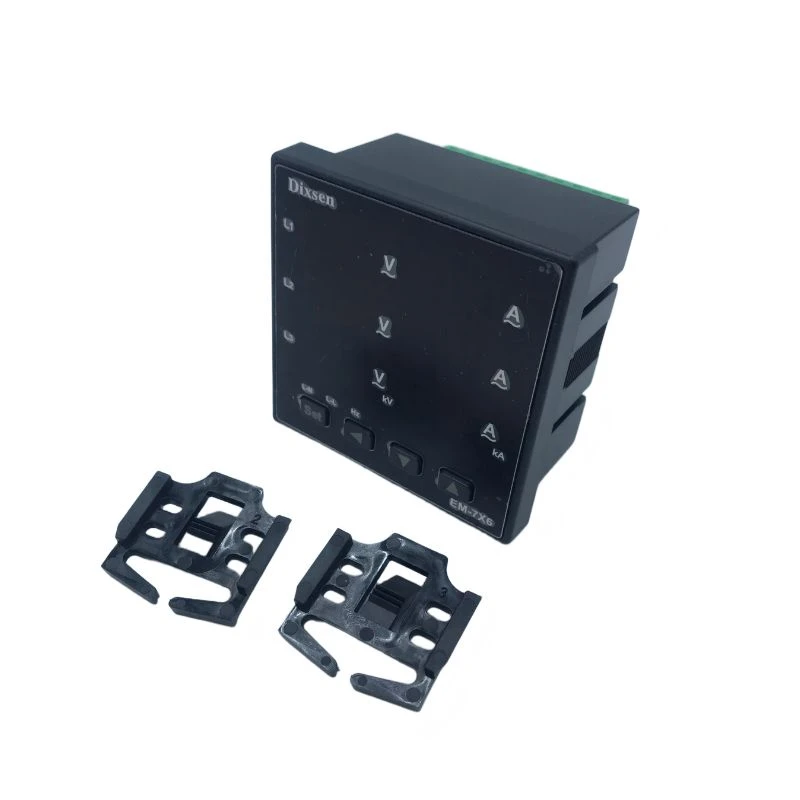

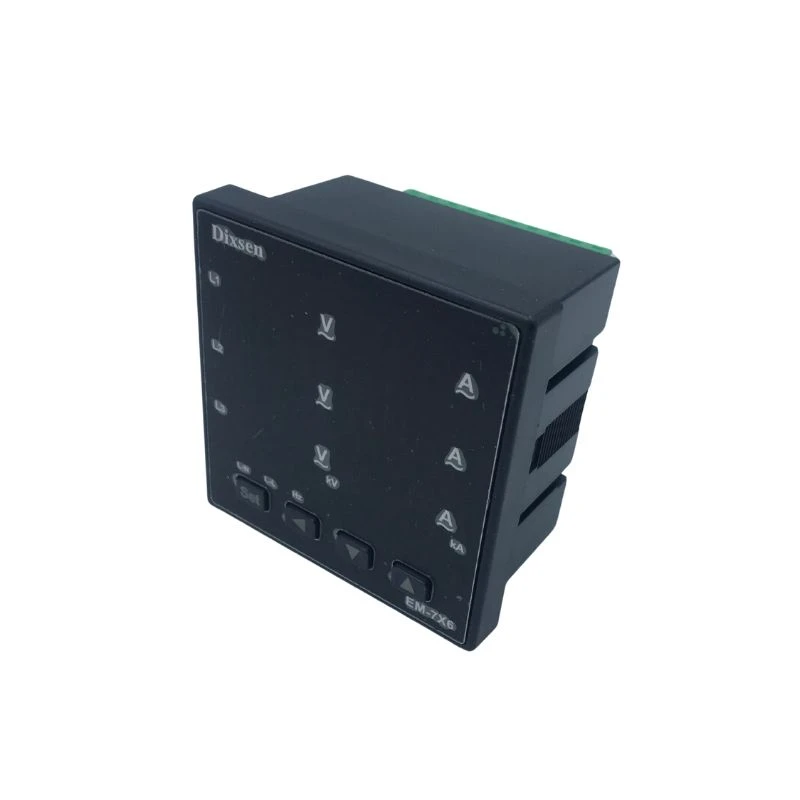

Miernik częstotliwości woltoamperowy to kompaktowy,-precyzyjny cyfrowy przyrząd panelowy przeznaczony do trójfazowych, czteroprzewodowych systemów elektrycznych. Integruje pomiary napięcia (U), prądu (I) i częstotliwości (F) w jedną jednostkę, zastępując wiele tradycyjnych mierników analogowych jednym, usprawnionym rozwiązaniem.

Miernik ten zapewnia cyfrowe odczyty-w czasie rzeczywistym za pośrednictwem jasnego wyświetlacza LED, oferując dokładność 0,5% i szeroki zakres pomiarowy. Miernik częstotliwości woltowo-amperowy jest idealnym wyborem do automatyzacji dystrybucji energii, przemysłowych paneli sterowania, monitorowania podstacji i systemów zarządzania energią.

Kluczowe zastosowania:

Przemysłowe szafy rozdzielcze zasilania

Systemy automatyki budynkowej

Monitorowanie podstacji i sieci

Panele urządzeń i maszyn

Pomiar i ocena energii

Kluczowe funkcje

1)Trzy-w-jednym pomiarze

Mierzy jednocześnie napięcie (U), prąd (I) i częstotliwość (F). Jeden metr zastępuje trzy konwencjonalne przyrządy, oszczędzając miejsce na panelu i redukując koszty instalacji.

2) Wysoka dokładność i niezawodność

Klasa dokładności: ±0,5% pełnej skali

Pomiar True RMS zapewnia stabilne odczyty nawet w przypadku zniekształconych przebiegów

Solidna konstrukcja izolacyjna i działanie antywibracyjne-w środowiskach przemysłowych

3) Wyraźny wyświetlacz cyfrowy

Cyfrowy wyświetlacz LED-o wysokiej jasności z programowalnymi trybami wyświetlania. Wiele rzędów wyświetlacza umożliwia jednoczesne przeglądanie kluczowych parametrów, z przełączalnymi lub cyklicznymi opcjami wyświetlania.

4) Szeroki zakres wejściowy

Rated voltage: AC 100V, 220V, 380V (external PT for >500V)

Rated current: AC 1A or 5A (external CT for >5A)

Częstotliwość: 45–65 Hz

5) Elastyczne opcje komunikacji i wyjścia

Komunikacja RS485 z protokołem Modbus-RTU do zdalnego monitorowania i gromadzenia danych

Opcjonalne wyjście analogowe: 0/4–20 mA lub 0–5/10 V

Opcjonalne przekaźnikowe wyjścia alarmowe i wejścia cyfrowe do zastosowań kontrolnych

6) Łatwa instalacja

Dostępne standardowe rozmiary wycięć w panelu 96 × 96 mm lub 72 × 72 mm, kompatybilne z większością rozdzielnic i paneli dystrybucyjnych.

Dane techniczne

Parametr	Specyfikacja
Dokładność pomiaru	Klasa 0,5
Wejście napięcia	AC 100 V / 220 V / 380 V / 500 V (PT dla wyższych)
Wejście prądowe	AC 1A / 5A (CT dla wyższych)
Impedancja wejściowa	Voltage: >300 kΩ; Aktualny:<20mΩ
Zakres częstotliwości	45–65 Hz
Przeciążalność	Napięcie: 1,2× ciągłe, 2× /1 s chwilowe; Prąd: 1,2× ciągły, 10× /5 s natychmiastowy
Zasilanie pomocnicze	AC/DC 80–270 V lub AC 220 V, AC 380 V
Wyświetlacz	LED cyfrowy, 4-cyfrowy, czerwony
Komunikacja	Protokół RS485, Modbus-RTU
Temperatura pracy	-10 stopni ~ +55 stopni
Wycięcie panelu	92×92mm (dla rozmiaru 96×96mm); 68×68mm (dla 72×72mm)
Standardy	Certyfikat CE, RoHS

Opcje okablowania

Obsługuje konfiguracje trój-czterofazowe-przewodowe (3P4W) i trzy-trójfazowe-przewodowe (3P3W), które można dostosować do różnych wymagań systemowych.

Dlaczego warto wybrać ten miernik?

Korzyść	Korzyść
Ekonomiczne-	Jeden metr zastępuje trzy oddzielne przyrządy
Oszczędność miejsca w panelu-	Kompaktowy format 96×96 mm lub 72×72 mm
Gotowy do zdalnego monitorowania	RS485/Modbus umożliwia integrację z systemami SCADA i BMS
Niezawodny w trudnych warunkach	Szeroki zakres temperatur i solidna ochrona EMI
Przyjazny dla użytkownika-	Programowalne parametry, czytelny wyświetlacz LED, łatwa konfiguracja
