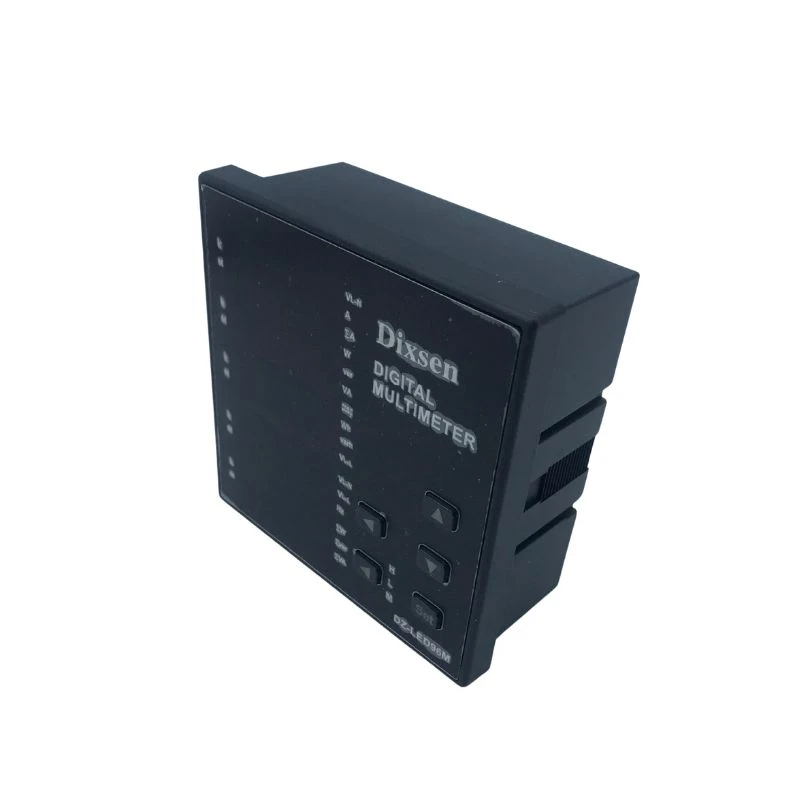

Analizator zasilania prądem zmiennym

Ten 5-rzędowy 4-cyfrowy analizator mocy prądu przemiennego to kompaktowy cyfrowy programowalny miernik wielofunkcyjny przeznaczony do kompleksowego monitorowania trójfazowego systemu elektroenergetycznego. Wyposażony w 5-liniowy wyświetlacz LED, pokazuje jednocześnie kluczowe parametry elektryczne w wielu rzędach – takie jak napięcie, prąd, częstotliwość, moc i współczynnik mocy – przy czym każdy wiersz wyświetla wyraźne 4-cyfrowe odczyty, co ułatwia obserwację w czasie rzeczywistym.

Wyślij zapytanie

Opis

Przegląd produktów

5-rzędowy 4-cyfrowy analizator mocy prądu przemiennego to-najnowocześniejszy-cyfrowy miernik panelowy zaprojektowany z myślą o kompleksowym monitorowaniu trójfazowych systemów zasilania. Dzięki integracji 5-liniowego wyświetlacza cyfrowego z przejrzystością 4-cyfrowych odczytów LED, to pojedyncze, kompaktowe urządzenie zastępuje wiele konwencjonalnych mierników analogowych, zapewniając na pierwszy rzut oka pełne spektrum parametrów elektrycznych.

Zaprojektowany z myślą o bezproblemowej integracji z panelami dystrybucji zasilania, szafami sterowniczymi przemysłowymi i systemami automatyki budynków, przyrząd ten łączy w sobie wysoką precyzję, szeroki zakres pomiarowy i solidne możliwości komunikacji. Jest to idealne rozwiązanie dla profesjonalistów pragnących zwiększyć niezawodność systemu, zoptymalizować zarządzanie energią i zmniejszyć przestrzeń panelową bez uszczerbku dla funkcjonalności.

Kluczowe funkcje

1)Intuicyjny 5-rzędowy wyświetlacz cyfrowy

Przyrząd jest wyposażony w wieloliniowy-wyświetlacz LED, umożliwiający jednoczesne wyświetlanie krytycznych parametrów, takich jak napięcie (U), prąd (I), częstotliwość (F), moc czynna (P) i współczynnik mocy (PF). Ten wielowierszowy-format umożliwia operatorom monitorowanie kluczowych punktów danych w czasie rzeczywistym bez konieczności poruszania się po różnych ekranach. Jasne, 4-cyfrowe segmenty LED zapewniają doskonałą widoczność zarówno w jasnych, jak i słabo oświetlonych środowiskach przemysłowych.

2) Prawdziwy pomiar wielofunkcyjny

To nie jest zwykły woltomierz czy amperomierz; jest to kompleksowy analizator sieci. Dokładnie mierzy szeroki zakres parametrów, w tym:

Napięcie (U, U1, U2, U3)

Prąd (I, I1, I2, I3)

Moc czynna, bierna i pozorna (P, Q, S)

Współczynnik mocy (PF)

Częstotliwość (F)

Energia czynna i bierna (kWh, kvarh)

3) Wysoka dokładność i niezawodność

Zaprojektowany z myślą o precyzji, ten analizator mocy prądu przemiennego charakteryzuje się wysoką klasą dokładności, zwykle osiągającą ±0,5% pełnej skali dla mocy czynnej i napięcia, zapewniając wiarygodne dane do podejmowania-krytycznych decyzji. Wykorzystuje technologię pomiaru True RMS, zapewniając stabilne i dokładne odczyty nawet w przypadku zniekształconych lub nieliniowych-obciążeń elektrycznych.

4) Zaawansowana łączność

Standardowa komunikacja RS485 za pomocą protokołu Modbus-RTU umożliwia bezproblemową integrację z systemami SCADA, PLC i systemami zarządzania budynkiem (BMS). Umożliwia to zdalne monitorowanie, rejestrowanie danych i scentralizowane sterowanie, przekształcając system zasilania w inteligentny, podłączony do sieci zasób.

5) Elastyczna konfiguracja

Schematy okablowania: Obsługuje wiele konfiguracji sieci, w tym 3-fazową 4-przewodową (3P4W) i 3-fazową 3-przewodową (3P3W), z możliwością dostosowania do różnych wymagań systemowych.

Zakresy wejściowe: Szerokie zakresy wejściowe napięcia i prądu (z zewnętrznymi opcjami PT i CT) umożliwiają różnorodne zastosowania.

Tryby wyświetlania: Możliwość programowania automatycznego przełączania parametrów lub blokowania określonego zestawu danych.

Dane techniczne

Parametr	Specyfikacja
Wyświetlacz	5-rzędowa, 4-cyfrowa dioda LED o wysokiej jasności
Dokładność pomiaru	Klasa 0,5S (energia czynna) / ±0,5% (napięcie i prąd)
Typ pomiaru	True RMS (napięcie, prąd, moc)
Zgodność sieciowa	3-fazowe 4-przewodowe, 3-fazowe 3-przewodowe, 1-fazowe
Wejście napięcia	AC 100V / 220V / 380V (zewnętrzny PT dla wyższych)
Wejście prądowe	AC 1A / 5A (zewnętrzny przekładnik prądowy dla wyższych)
Zakres częstotliwości	45 – 65 Hz
Komunikacja	Protokół RS485, Modbus-RTU
Zasilanie pomocnicze	AC/DC 80 – 270 V
Rozmiar wycięcia w panelu	Standardowe 92x92mm (dla obudowy 96x96mm)
Temperatura pracy	-10 stopni do +60 stopni
Zgodność ze standardami	CE, RoHS

Dlaczego warto wybrać ten instrument?

Korzyść	Korzyść
Projekt-oszczędzający miejsce	Zastępuje wiele jednofunkcyjnych-mierników, uwalniając cenne miejsce na panelu.
Koszt-Opłacalny	Jedno urządzenie zapewnia funkcjonalność wielu, redukując koszty zakupu i instalacji.
Ulepszone podejmowanie decyzji	Dane o wielu parametrach-w czasie rzeczywistym- pozwalają na proaktywną konserwację i optymalizację zużycia energii.
Przyszła-gotowa łączność	Komunikacja Modbus-RTU zapewnia kompatybilność z nowoczesnymi systemami automatyki.
Doskonała przejrzystość	Pięciorzędowy, 4-cyfrowy wyświetlacz LED zapewnia doskonałą czytelność i gęstość danych.
