Trójfazowy przekładnik prądowy niskiego napięcia

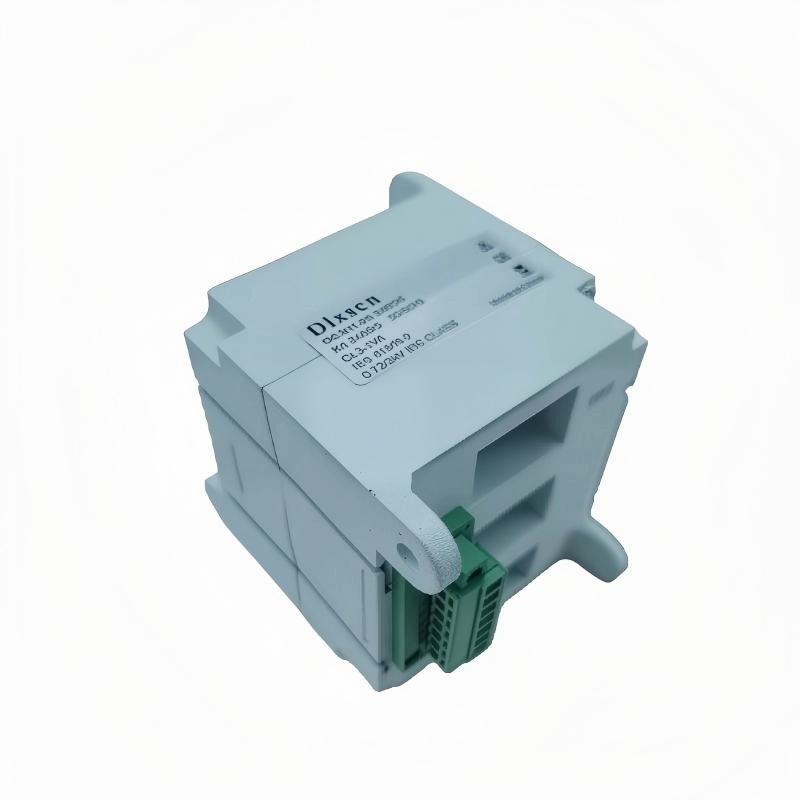

DIXSEN QC3N1-25 to zintegrowany trójfazowy-trójfazowy przekładnik prądowy niskiego napięcia z solidnym rdzeniem. Zaprojektowany do montażu na szynie DIN, łączy trzy przekładniki prądowe w jednym kompaktowym urządzeniu do bezpośredniego montażu obok wyłączników kompaktowych. Wysyła standardowy sygnał 5A do pomiarów lub przekaźników, obejmujący prądy pierwotne od 60A do 125A.

Wyślij zapytanie

Opis

Trójfazowy przekładnik prądowy-do zastosowań niskonapięciowych

1.Podstawowe wyjaśnienie

To urządzenie to trójfazowy przekładnik prądowy zaprojektowany z myślą o precyzyjnych pomiarach elektrycznych i ochronie w systemach zasilania o niskim-napięciem (zwykle mniejszym lub równym 1000 V prądu przemiennego). Przekształca wysokie prądy pierwotne w znormalizowane, izolowane sygnały wtórne, odpowiednie do urządzeń monitorujących i sterujących.

2.Zalety

Zintegrowana konstrukcja: łączy trzy kanały pomiarowe w jedną kompaktową obudowę, redukując przestrzeń panelu i złożoność instalacji.

Wysoka niezawodność: wykorzystuje konstrukcję z pełnym-rdzeniowym lub dzielonym-rdzeniowym rdzeniem, zapewniającą stabilną pracę i minimalne zniekształcenia sygnału.

Łatwa instalacja: montaż na-szynie DIN lub bezpośrednio-na panelu umożliwia szybkie wdrożenie w pobliżu wyłączników lub szyn zbiorczych.

Szeroka kompatybilność: Wyprowadza standardowe prądy wtórne 1 A lub 5 A, kompatybilne z większością liczników energii, przekaźników zabezpieczających i rejestratorów danych.

3. Zastosowanie

Monitorowanie energii:-podliczniki i analiza jakości energii w budynkach komercyjnych i obiektach przemysłowych.

Ochrona systemu: wykrywanie przetężeń i usterek w centrach sterowania silnikami (MCC) i tablicach rozdzielczych niskiego napięcia.

Integracja ze źródłami odnawialnymi:-pomiar prądu w sieci w falownikach fotowoltaicznych i systemach magazynowania baterii.

Automatyzacja procesów: monitorowanie i kontrola obciążenia w produkcji i maszynach.

DIXSEN QC3N1-25 zintegrowanych trójfazowych-przekładników prądowych z rdzeniem stałym

Przegląd produktu

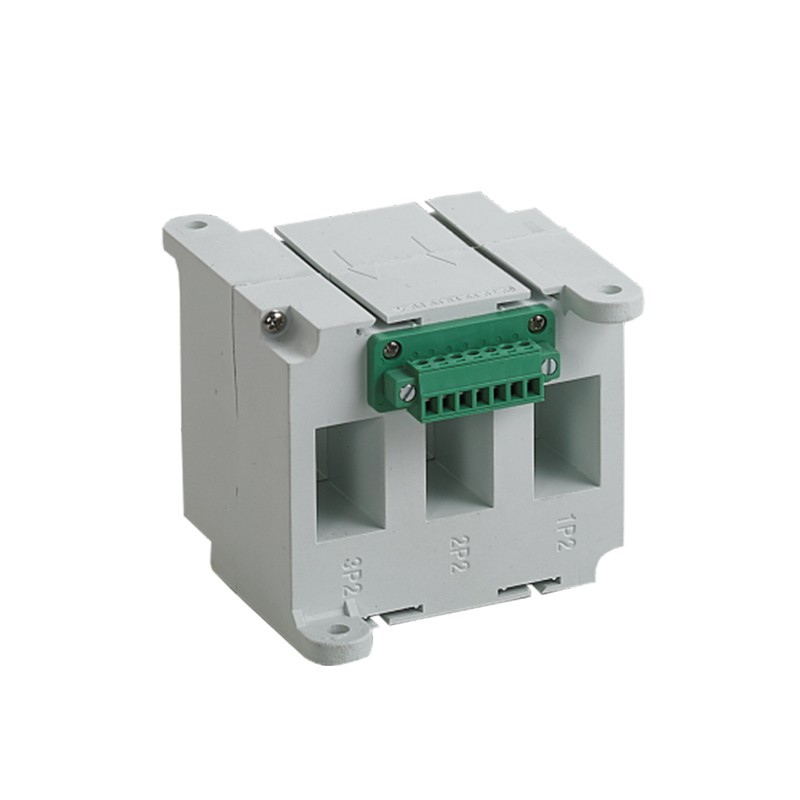

DIXSEN QC3N1-25 to wysokowydajny, w pełni zintegrowany trójfazowy-trójfazowy przekładnik prądowy-z rdzeniem stałym-niskiego napięcia, zaprojektowany z myślą o precyzyjnych pomiarach i niezawodnej ochronie w trójfazowych systemach prądu przemiennego-niskiego napięcia. Jego konstrukcja unibody obejmuje trzy niezależne kanały pomiarowe w jednej, solidnej obudowie, zapewniając kompaktowe i usprawnione rozwiązanie dla nowoczesnych paneli elektrycznych.

Podstawowy projekt i konstrukcja

Technologia-z pełnym rdzeniem (toroidalnym): konstrukcja ta, wyposażona w rdzeń z laminowanej stali krzemowej z zamkniętą-pętlą, zapewnia wysoką wydajność magnetyczną, doskonałą dokładność i wyjątkową-terminową stabilność. Konstrukcja z litym-rdzeniowym minimalizuje wyciek magnetyczny, zapewnia doskonałą liniowość i zapewnia wyższą odporność na prądy zwarciowe-w porównaniu z alternatywami z rdzeniem dzielonym.

Zintegrowana architektura „trzy-w-jednym: trzy precyzyjnie dopasowane przekładniki prądowe są fabrycznie-wyrównane i zamknięte razem. Gwarantuje to identyczne właściwości elektryczne (przełożenie, kąt fazowy, obciążenie) we wszystkich fazach (L1, L2, L3), eliminując rozbieżności pomiarowe, które mogą powstać w wyniku użycia niedopasowanych poszczególnych przekładników prądowych.

Kompaktowa i trwała obudowa: wykonana z-ognioodpornego-tworzywa konstrukcyjnego o wysokiej wytrzymałości (np. PBT) obudowa zapewnia niezawodną izolację (dla systemów do 0,72 kV), ochronę mechaniczną i odporność na czynniki środowiskowe, takie jak wilgoć i kurz.

Zalety instalacji i aplikacji

Montaż na szynie DIN (TS35): przeznaczony do szybkiego,-beznarzędziowego montażu na standardowych szynach DIN w tablicach rozdzielczych, centrach sterowania silnikami (MCC) i obudowach panelowych. To drastycznie skraca czas i koszty instalacji.

Bliskość wyłączników MCCB: smukły profil umożliwia bezpośredni montaż w sąsiedztwie wyłączników kompaktowych (MCCB), minimalizując przebiegi kabli głównych i optymalizując układ panelu. Główny przewodnik przechodzi bezpośrednio przez odpowiedni otwór.

Uproszczone okablowanie: Zintegrowana jednostka wymaga tylko jednego punktu montażowego i jednego zestawu zacisków wtórnych, co znacznie zmniejsza złożoność okablowania i potencjalne błędy połączeń w porównaniu z okablowaniem trzech oddzielnych przekładników prądowych.

Dlaczego warto wybrać QC3N1-25?

Trójfazowy przekładnik prądowy niskiego napięcia DIXSEN QC3N1-25 zapewnia optymalną równowagę dokładności, niezawodności i wydajności instalacji. Integrując trzy przekładniki prądowe z solidnym{{4}rdzeniowym rdzeniem w jeden moduł do montażu-na{6}}szynie DIN, eliminuje to wyzwania związane z przestrzenią, kosztami i spójnością związane z dyskretnymi komponentami, zapewniając schludne, profesjonalne i-wysoce wydajne rozwiązanie do pomiaru prądu trójfazowego bezpośrednio w punkcie ochronnym obwodu.

Parametry
