Trójfazowy przekładnik prądowy niskiego napięcia





Trójfazowy przekładnik prądowy niskiego napięcia to pojedynczy, kompaktowy transformator przyrządowy zaprojektowany do dokładnego pomiaru lub monitorowania prądu elektrycznego przepływającego we wszystkich trzech przewodach (fazach) systemu zasilania niskim napięciem prądu przemiennego, zwykle 1000 V AC lub poniżej (wspólne standardy: 600 V, 690 V). Przekształca wysokie prądy pierwotne w znormalizowane, bezpieczne, niższe prądy wtórne do wykorzystania w miernikach i urządzeniach ochronnych.



1. Podstawowy projekt i konstrukcja

Integruje w jednej obudowie trzy niezależne rdzenie magnetyczne i uzwojenia wtórne. Typowe projekty obejmują:



Formowane/epoksydowe-Odlew: najpopularniejszy typ. Komponenty są hermetyzowane próżniowo-żywicą epoksydową, co zapewnia doskonałą izolację, wytrzymałość mechaniczną oraz ochronę przed wilgocią i zanieczyszczeniami. Często jest to sugerowane przez to określenie.



Rany/fenolowe: Wykorzystuje solidną plastikową (fenolową) obudowę. Nieco mniej chroniony niż żywica epoksydowa, ale-opłacalny.



Dzielony-rdzeń: ma rdzeń na zawiasach, który można zacisnąć wokół istniejącego przewodnika bez jego odłączania, co idealnie nadaje się do modernizacji lub tymczasowego monitorowania.



2. Jak to działa

Strona pierwotna: Trzy przewody fazowe systemu zasilania (L1, L2, L3) przechodzą przez odpowiednie otwory przekładnika prądowego. Sam przekładnik prądowy nie ma wewnętrznego uzwojenia pierwotnego; przewodnik pełni rolę uzwojenia pierwotnego (konstrukcja typu prętowego).



Strona wtórna: Dla każdej fazy w izolowanym uzwojeniu wtórnym indukowany jest proporcjonalny prąd (standardowo 5 A lub 1 A), dokładnie odwzorowujący kształt fali prądu pierwotnego.



Wyjście: Zapewnia trzy pary zacisków wtórnych (jedna para na fazę) do podłączenia urządzeń zewnętrznych.



3. Podstawowe zalety

• Efektywność przestrzenna: Jedna kompaktowa jednostka zastępuje trzy oddzielne przekładniki prądowe.
• Szybkość instalacji: drastycznie skraca czas montażu i okablowania.
• {0}}Efektywność kosztowa: niższy całkowity koszt instalacji w porównaniu z trzema oddzielnymi jednostkami.
• Spójność: Zapewnia identyczne właściwości użytkowe we wszystkich trzech fazach pojedynczej partii produkcyjnej.
• Większe bezpieczeństwo: Zamknięta konstrukcja zapobiega przypadkowemu kontaktowi z częściami pod napięciem.



4. Typowe zastosowania

• Główne tablice rozdzielcze niskiego napięcia / rozdzielnice
• Pomiary podlicznikowe dla najemców, działów lub dużego sprzętu
• Systemy monitorowania jakości energii i zarządzania energią
• Ochrona podajnika (z przekaźnikami ochronnymi)
• Centra sterowania silnikami (MCC)

Skrzynki przyłączeniowe modułów fotowoltaicznych i wyjścia falownika

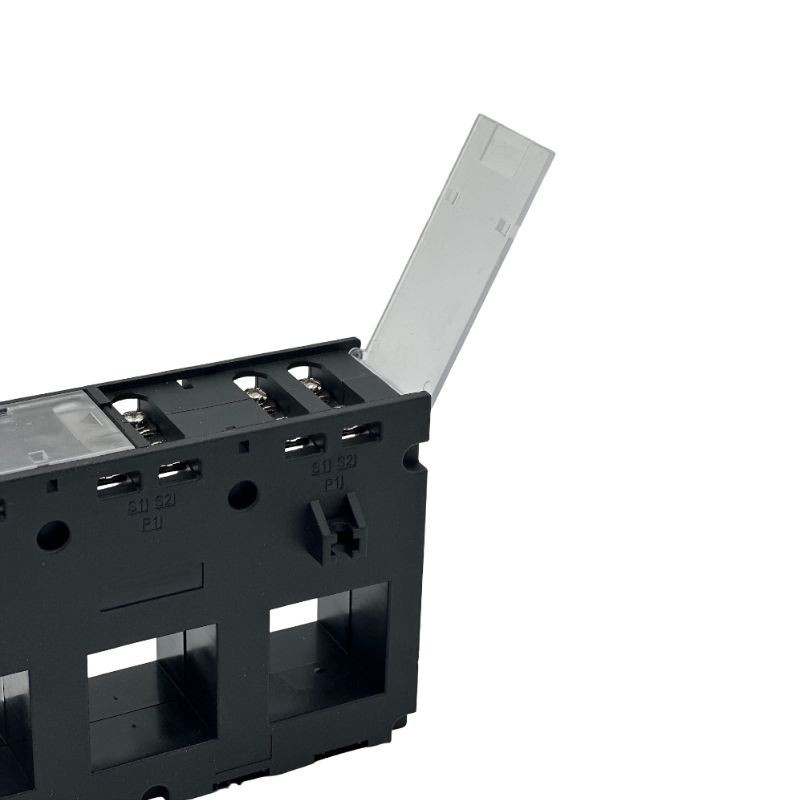

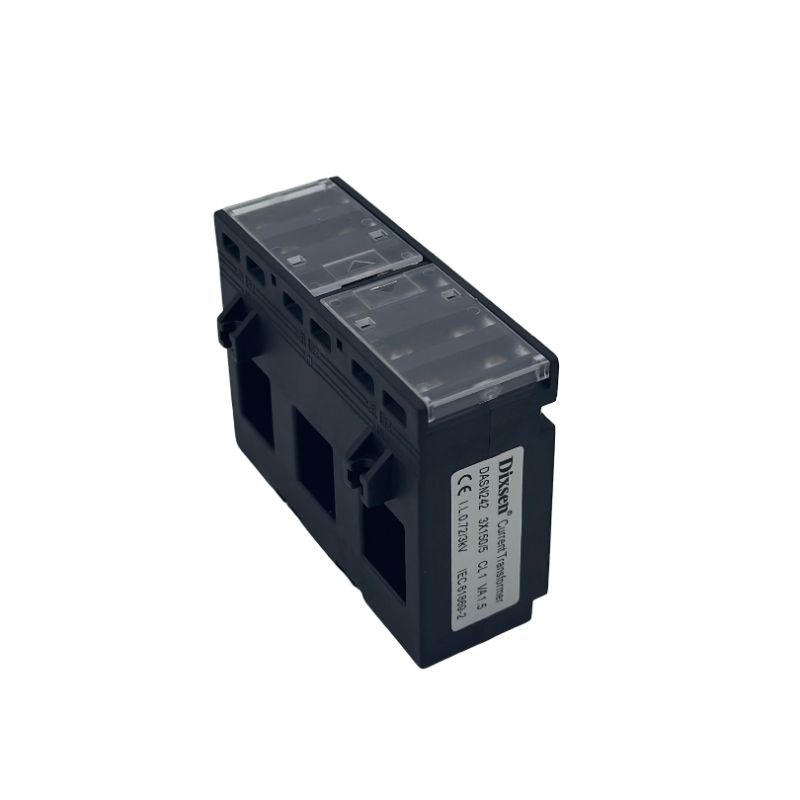

Trójfazowy przekładnik prądowy niskiego napięcia serii DASN242 został zaprojektowany jako wysokowydajny, zintegrowany trójfazowy-przekładnik prądowy, łączący trzy niezależnie kalibrowane rdzenie magnetyczne i uzwojenia wtórne w jednej, solidnej formowanej obudowie epoksydowej. Ta zwarta i ujednolicona konstrukcja została zaprojektowana w celu zapewnienia precyzyjnego pomiaru prądu we wszystkich trzech fazach (L1, L2, L3) w systemach prądu przemiennego-niskiego napięcia, jednocześnie znacznie upraszczając układ panelu i instalację.



Projektowanie i budowa:

W transformatorze zastosowano solidny-rdzeń i proces formowania-próżniowo w kapsułce epoksydowej, co zapewnia wyjątkową wytrzymałość dielektryczną, stabilność mechaniczną i-długoterminową niezawodność w różnych środowiskach operacyjnych. Obudowa zapewnia stopień ochrony IP20 lub wyższy, dzięki czemu jest odporna na kurz, wilgoć i działanie środków chemicznych. Jego kształt jest specjalnie zoptymalizowany do bezpośredniego montażu obok trójfazowych-wyłączników kompaktowych (MCCB), co eliminuje potrzebę stosowania dodatkowego sprzętu montażowego lub akcesoriów dystansujących.



Podsumowanie najważniejszych specyfikacji:

• Zakres prądu pierwotnego: 60A – 250A (dostępne standardowe współczynniki)
• Prąd wtórny: 5A (standard)
• Napięcie znamionowe: do 600 V AC
• Klasy dokładności: Pomiar (0,5, 1,0, 3,0)
• Obciążenie: opcje od 1,0 VA do 3,75 VA
• Częstotliwość: 50/60 Hz

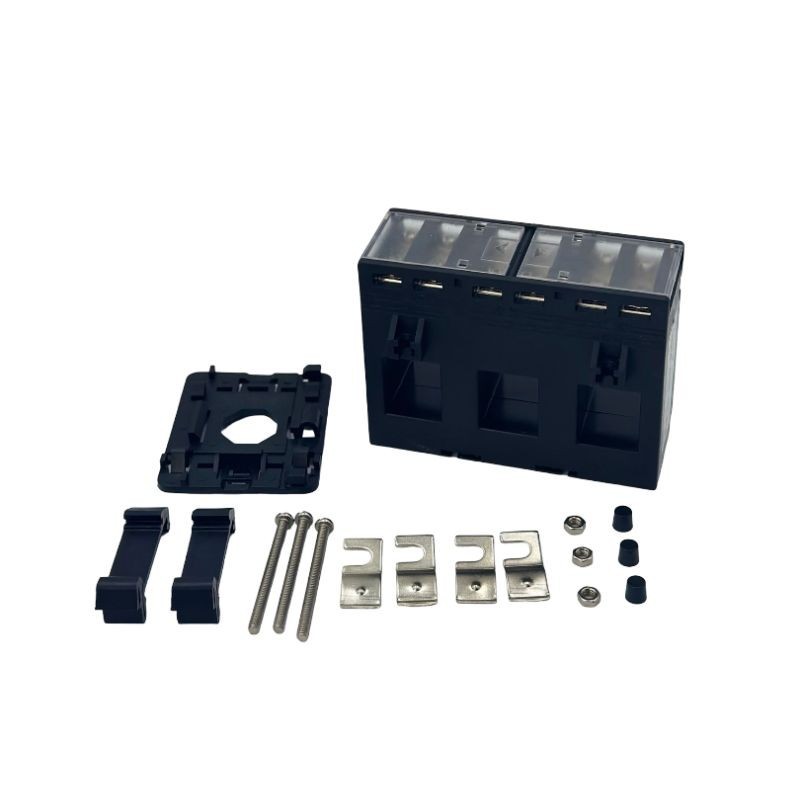

• Montaż: Bezpośrednio obok wyłączników kompaktowych, opcjonalnie na szynie DIN



Propozycja wartości:

Seria DASN242 oferuje oszczędność miejsca,-oszczędność czasu-i opłacalność-alternatywy dla tradycyjnych trzech-instalacji przekładników prądowych, zapewniając niezawodną pracę w kompaktowym,-bezobsługowym pakiecie dla nowoczesnych systemów dystrybucji energii elektrycznej.





Parametry

Model	Stosunek [A]	Obciążenie [VA]
		Klasa: 0,5	Klasa: 1	Klasa: 3
DASN242	60/5	/	1	1
DASN242	100/5	/	1.5	1.5
DASN242	120/5	/	1.5	2.5
DASN242	125/5	/	2.5	2.5
DASN242	150/5	1.5	2.5	2.5
DASN242	160/5	2.5	2.5	2.5
DASN242	200/5	2.5	2.5	3.75
DASN242	250/5	2.5	2.5	3.75

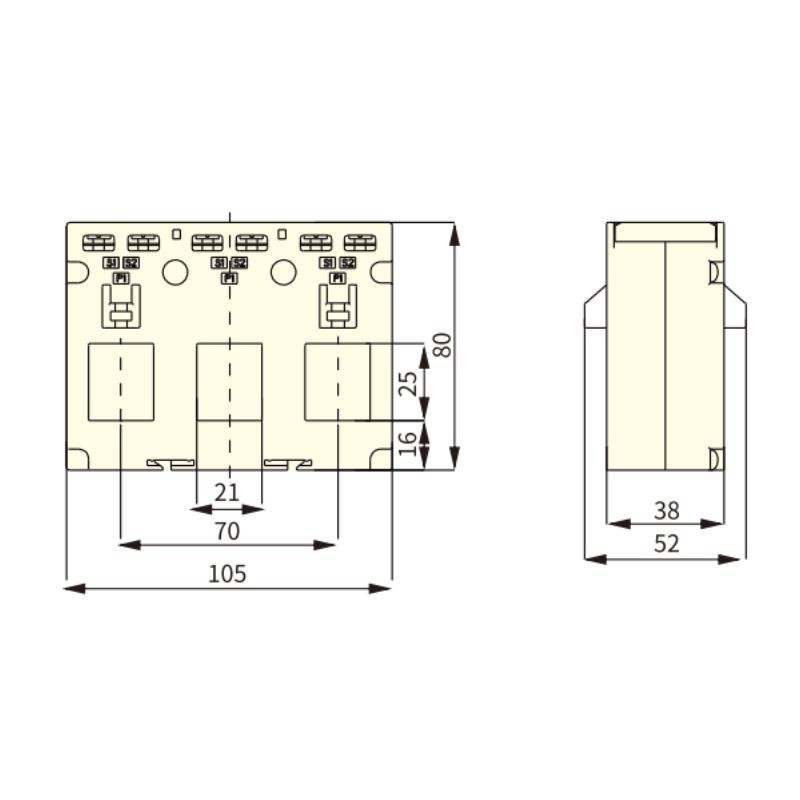

Wymiar (mm)
