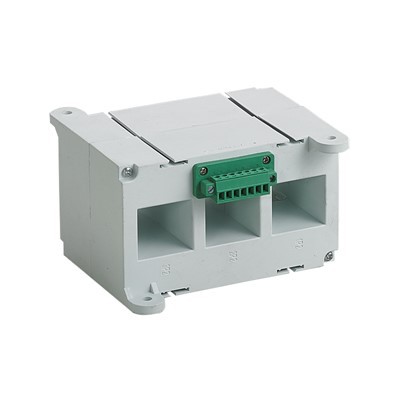

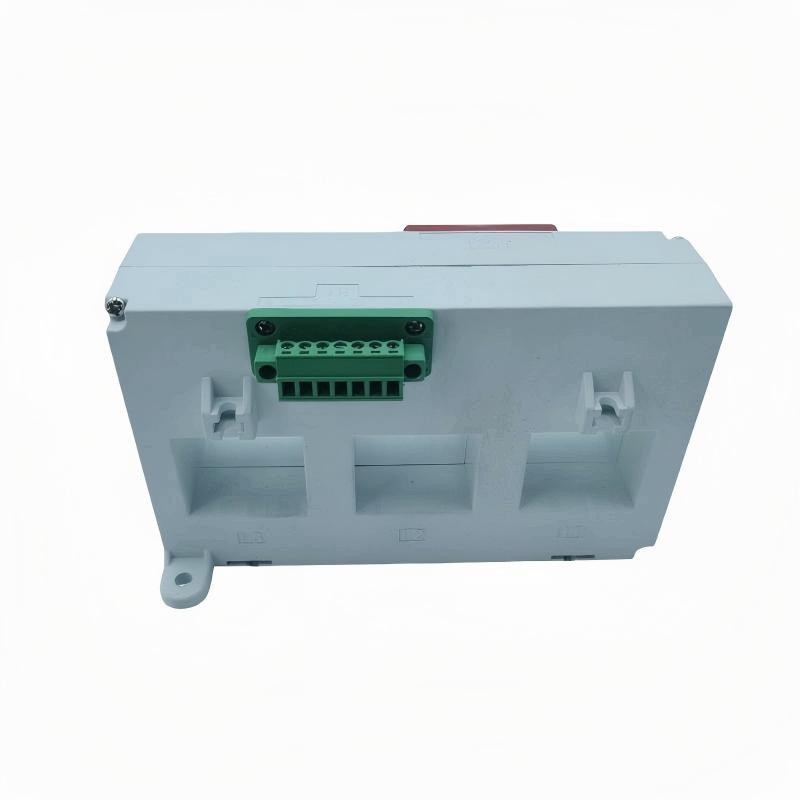

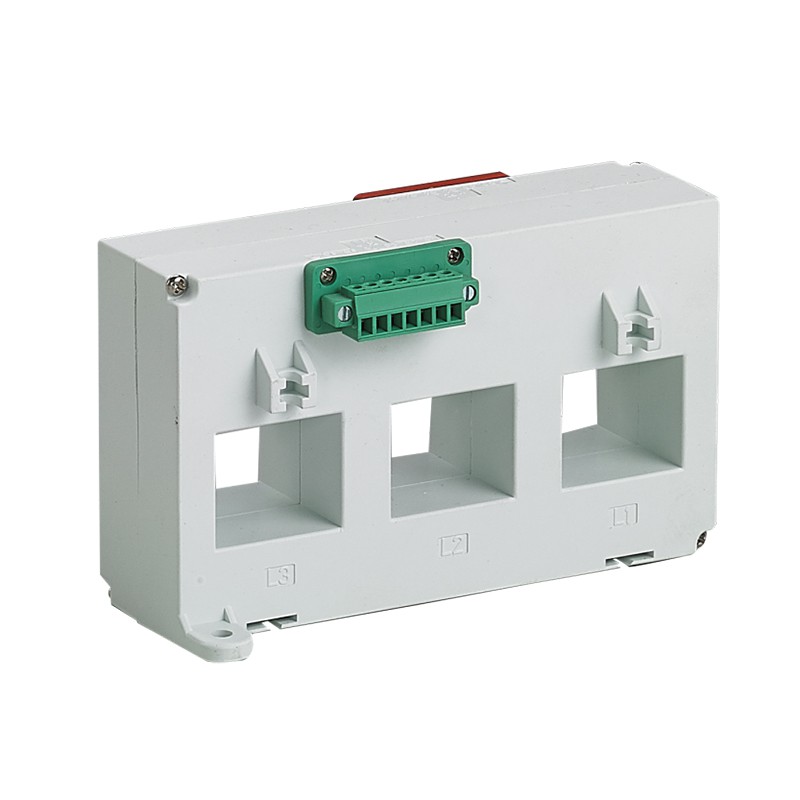

Transformator trójfazowy AC

Rozwiązanie oszczędzające miejsce-na-szynie DIN do pomiaru prądu trójfazowego. QC3N1-45 integruje trzy kanały pomiarowe w jednym transformatorze półprzewodnikowym, upraszczając okablowanie i skracając czas instalacji podczas monitorowania obciążeń od 300 A do 600 A z urządzeniami wyjściowymi 5 A.

Wyślij zapytanie

Opis

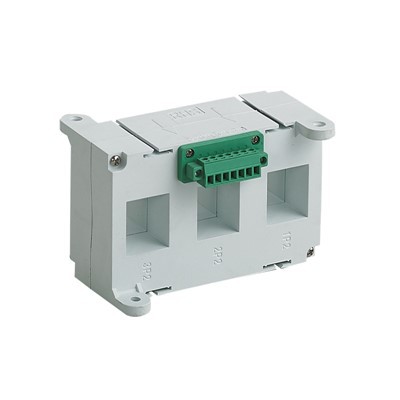

Trójfazowy przekładnik prądowy - Kompleksowa analiza techniczna

1. Podstawowa definicja i zasada działania

Trójfazowy przekładnik prądowy (CT) to wyspecjalizowany przekładnik zaprojektowany dla wielofazowych systemów zasilania prądem przemiennym. Działa jako precyzyjne urządzenie skalujące, które przekształca-prądy pierwotne o dużym natężeniu (od dziesiątek do tysięcy amperów) na znormalizowane, izolowane i proporcjonalnie zmniejszone prądy wtórne. Transformacja ta umożliwia bezpieczne, dokładne i niezawodne monitorowanie, pomiary i ochronę trójfazowych-sieci elektrycznych poprzez połączenie z urządzeniami niskoprądowymi, takimi jak liczniki energii, przekaźniki ochronne i systemy gromadzenia danych.

Podstawowa zasada działania: Działa w oparciu o podstawowe prawa indukcji elektromagnetycznej (prawo Faradaya). Prąd przemienny w każdym przewodniku pierwotnym generuje proporcjonalny zmienny strumień magnetyczny w odpowiednim rdzeniu, który następnie indukuje skalowany-prąd zmniejszający w uzwojeniu wtórnym. Stosunek transformacji (np. 100:5) pozostaje stały w określonych warunkach.

2.Montaż i kształt

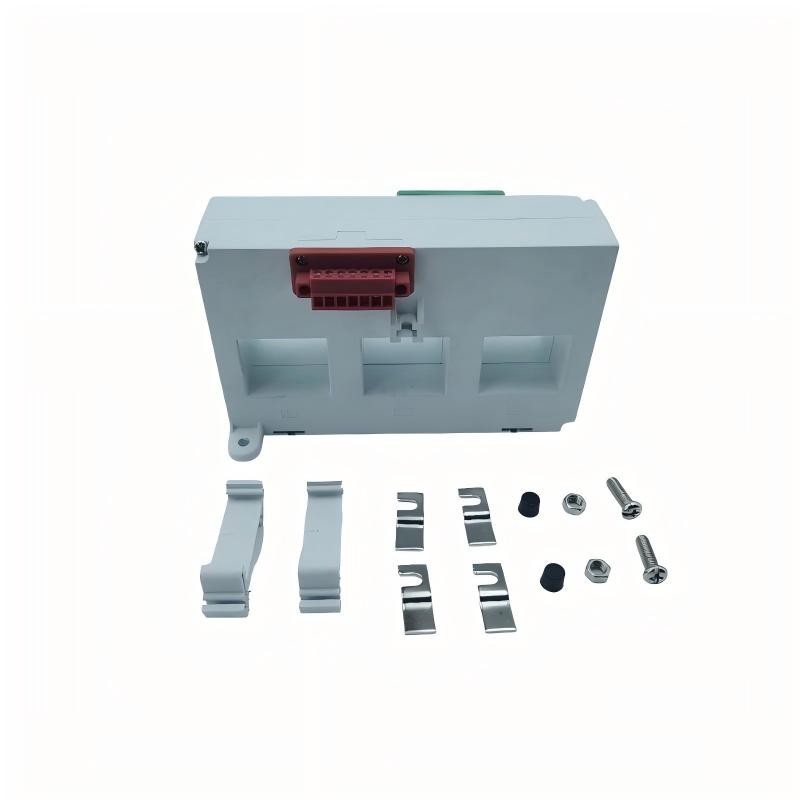

Montaż na szynie DIN: przeznaczony do szybkiego-beznarzędziowego montażu na standardowych szynach DIN (EN 60715) wewnątrz paneli sterowania i tablic rozdzielczych.

Montaż panelowy: Mocowany za pomocą wkrętów lub śrub bezpośrednio do płyty tylnej lub panelu.
{0}}Przelotowy (typ-okienkowy): główny przewodnik (szyna zbiorcza lub kabel) po prostu przechodzi przez centralny otwór.
Tuleja-Typ: montowany bezpośrednio na tulejach transformatora lub wyłącznika automatycznego.

Typowe zastosowania

Przemysłowa dystrybucja energii: Monitorowanie obwodów zasilających i odgałęzionych w zakładach produkcyjnych.
Infrastruktura komercyjna i centrum danych:-monitorowanie zasilania o dużej gęstości w szafach serwerowych i systemach HVAC.
Systemy energii odnawialnej:-pomiar mocy wyjściowej falowników podłączonych do sieci i skrzynki łączące farmy słoneczne.
Sterowanie i ochrona silnika:-obwody silników dużej mocy i systemy softstartów.
Zarządzanie energią Pomiary podlicznikowe: fakturowanie najemców, profilowanie obciążenia i raportowanie dotyczące zrównoważonego rozwoju.

Zoptymalizuj przestrzeń panelu i uprość instalację dzięki 3-fazowemu transformatorowi QC3N1-45 AC – zaawansowanemu rozwiązaniu do montażu na szynie DIN-, zaprojektowanemu do zastosowań wysokoprądowych- wymagających precyzji, niezawodności i oszczędności miejsca. Ten zintegrowany transformator-z rdzeniem stałym przekształca pomiar prądu trójfazowego, łącząc trzy kanały pomiarowe w jedną solidną jednostkę, co zmniejsza złożoność i przyspiesza wdrażanie w środowiskach przemysłowych, komercyjnych i użyteczności publicznej.

Podstawowa innowacja: zintegrowane projektowanie uproszczonych systemów

Trójfazowy transformator QC3N1-45 AC zastępuje trzy oddzielne przekładniki prądowe jednolitym, kompaktowym urządzeniem zaprojektowanym do montażu na szynie DIN.

Instalacja pojedynczego-jednostki: zamontuj raz, raz okablowaj – znacznie skracając czas i pracę instalacji.
Schludny i zorganizowany układ: Eliminuje splątane okablowanie i wiele punktów montażowych, poprawiając dostępność panelu i estetykę.
Konfiguracja-odporna na błędy:-okablowane połączenia wewnętrzne zmniejszają ryzyko błędów w fazowaniu lub okablowaniu, zapewniając niezawodne działanie od samego początku.

-Oszczędność miejsca-Montaż na szynie DIN w przypadku nowoczesnych paneli

Kompaktowe wymiary: zajmuje do 60% mniej miejsca niż równoważny zespół trzech-CT, uwalniając cenną przestrzeń w zatłoczonych obudowach.
Kompatybilny z szyną TS35/7.5/15: szybki montaż obok wyłączników, styczników i innych elementów-szyny DIN.
Usprawniona konstrukcja panelu: umożliwia czystsze, bardziej modułowe projektowanie paneli, jednocześnie zmniejszając ogólny rozmiar obudowy i koszt.

Dlaczego warto wybrać QC3N1-45Transformator trójfazowy prądu przemiennego?

Korzyść	Uderzenie
Wydajność kosmiczna	Zwalnia miejsce na panelu na dodatkowe komponenty lub przyszłą rozbudowę
Szybkość instalacji	Skraca czas pracy i przyspiesza oddanie projektu do użytku
Uproszczenie okablowania	Minimalizuje punkty połączeń i potencjalne błędy
Spójność wydajności	Dopasowane kanały zapewniają jednakową dokładność we wszystkich trzech fazach
Skalowalność	Obejmuje szeroki zakres prądów w ramach jednej rodziny produktów

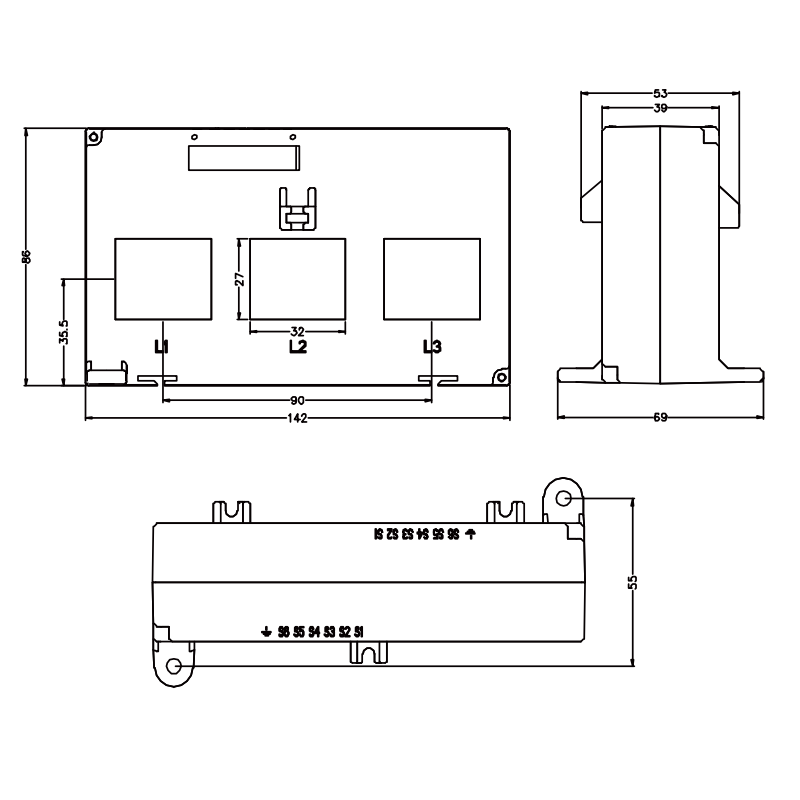

Podsumowanie specyfikacji technicznych

Typ: kombinowany 3-fazowy przekładnik prądowy z rdzeniem stałym

Prąd pierwotny: 300A, 400A, 500A, 600A (konfigurowalny)

Wyjście wtórne: 5A (opcjonalnie 1A)

Klasa dokładności: Klasa 1.0 (dostępna klasa 0.5)

Obciążenie znamionowe: mniejsze lub równe 5 VA

Częstotliwość: 50/60 Hz

Montaż: szyna DIN- (35 mm)

Napięcie izolacji: 0,72 kV

Temperatura robocza: -25 stopni do +70 stopni

Ulepsz swoją-strategię pomiarów wysokoprądowych za pomocą QC3N1-45 -, w którym zaawansowana integracja łączy się z solidną wydajnością w-oszczędzającym miejsce-zestawie na szynę DIN. Niezależnie od tego, czy chodzi o usprawnienie budowy nowego panelu, czy modernizację istniejącego systemu, transformator ten zapewnia dokładność, niezawodność i wydajność wymaganą przez dzisiejsze wyzwania związane z monitorowaniem mocy.

Parametry
