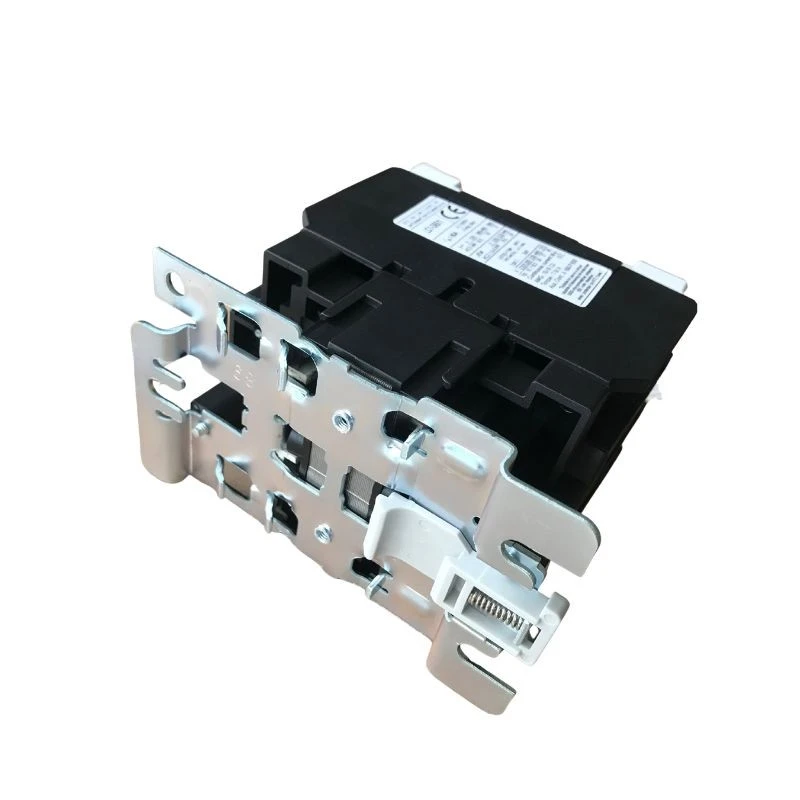

Stycznik elektromagnetyczny prądu przemiennego
Stycznik elektromagnetyczny prądu przemiennego — przełącznik z cewką prądu przemiennego, który załącza/rozłącza obwody (silniki, oświetlenie, ogrzewanie). Pole magnetyczne przyciąga zworę, aby zamknąć styki; wiosna zwraca je, gdy są wyłączone. Laminowany rdzeń i cewka cieniująca redukują szum. Stosowane w automatyce, HVAC, sterowaniu silnikami – trwałe, szybkie, zdalnie sterowane.
Opis
Przegląd produktów
Stycznik elektromagnetyczny prądu przemiennego — elektromechaniczne urządzenie przełączające-z cewką prądu przemiennego, umożliwiające zdalne i wielokrotne sterowanie obwodami mocy. Szeroko stosowany w zastosowaniach przemysłowych do sterowania silnikami, oświetleniem i obciążeniami grzewczymi, umożliwia małemu prądowi sterującemu bezpieczne przełączanie dużych prądów obciążenia.
Kluczowe dane techniczne
|
Parametr |
Typowy zakres/opis |
|
Znamionowe napięcie izolacji |
Do 690 V AC (50/60 Hz) |
|
Znamionowy prąd operacyjny |
9A ~ 800A+ (w zależności od modelu) |
|
Napięcie cewki |
Dostępne napięcie 24 V / 110 V / 220 V / 380 V / 400 V / 415 V AC |
|
Kategoria użytkowania |
AC-3 (rozruch/zatrzymanie silnika klatkowego), AC-1 (obciążenia rezystancyjne) |
|
Styki pomocnicze |
Kombinacje NO/NC (np. 1NO+1NC, 2NO+2NC) |
|
Życie mechaniczne |
Do 10 milionów operacji lub więcej |
|
Życie elektryczne |
Do 1 miliona operacji (AC-3, prąd znamionowy) |
Jak to działa
Gdy cewka prądu przemiennego jest pod napięciem, generuje pole magnetyczne, które przyciąga ruchomą zworę, mechanicznie zamykając główne styki i ustanawiając obwód. Po-odłączeniu zasilania cewki, wbudowane-sprężyny powrotne cofają zworę, otwierając styki i przerywając przepływ prądu. Rdzeń magnetyczny ma laminowaną konstrukcję i cewki cieniujące (miedziane pierścienie), które tłumią szum i wibracje wywołane prądem przemiennym, zapewniając cichą i stabilną pracę.
Aplikacje
Ten stycznik elektromagnetyczny prądu przemiennego jest idealny do szerokiego zakresu zastosowań, w tym:
Automatyka Przemysłowa – Start/stop silników na liniach produkcyjnych, sterowanie przenośnikami taśmowymi
Systemy HVAC – sterowanie sprężarką, wentylatorem i pompą
Sterowanie silnikiem – przełączanie w przód/w tył, rozruch w gwiazdę-trójkąt
Rozdział mocy – Obwody oświetleniowe, przełączanie obciążenia grzewczego
Wytyczne dotyczące wyboru
Prąd znamionowy – wybierz na podstawie mocy obciążenia; patrz parametry znamionowe AC-3 dla obciążeń silnika
Napięcie cewki – musi odpowiadać napięciu zasilania układu sterującego (opcje AC 24 V ~ 415 V)
Styki pomocnicze – wybierz konfiguracje NO/NC w oparciu o wymagania logiki sterowania
Typ montażu – Standardowy montaż na szynie DIN lub mocowanie śrubowe
Warunki środowiskowe — temperatura -5 stopni ~ +40 stopni, wysokość mniejsza lub równa 2000 m
Akcesoria
Przekaźniki termiczne – łączą się, tworząc rozruszniki magnetyczne z zabezpieczeniem przed przeciążeniem
Blokady mechaniczne – do par styczników nawrotnych
Bloki styków pomocniczych – modułowa rozbudowa o dodatkowe styki
Tłumiki przepięć – chronią obwody sterujące przed polem elektromagnetycznym cewki
Parametry
|
Rozmiar ramy |
Prąd znamionowy (Ie) |
Moc silnika (220 V) |
Moc silnika (380 V) |
|
09 |
9A |
2,2 kW |
4kW |
|
12 |
12A |
3kW |
5,5 kW |
|
18 |
18A |
4kW |
7,5 kW |
|
25 |
25A |
5,5 kW |
11kW |
|
32 |
32A |
7,5 kW |
15kW |
|
40 |
40A |
11kW |
18,5 kW |
|
50 |
50A |
15kW |
22kW |
|
65 |
65A |
18,5 kW |
30 kW |
|
80 |
80A |
22kW |
37 kW |
|
95 |
95A |
30 kW |
45 kW |
Wymiar (mm)
|
Model |
Wymiar (mm) |
||||||
|
A |
B |
C |
D |
a |
b |
Φ |
|
|
CJX2-09/12 |
47 |
76 |
82 |
113 |
34/35 |
50/60 |
4.5 |
|
CJX2-18 |
47 |
76 |
87 |
118 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
126 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
131 |
40 |
48 |
4.5 |
|
CJX2-40/65 |
77 |
129 |
116 |
145 |
40 |
100/110 |
6.5 |
|
CJX2-80/95 |
87 |
129 |
127 |
175 |
40 |
100/110 |
6.5 |
Popularne Tagi: stycznik elektromagnetyczny prądu przemiennego, Chiny producenci, dostawcy, fabryka styczników elektromagnetycznych prądu przemiennego
