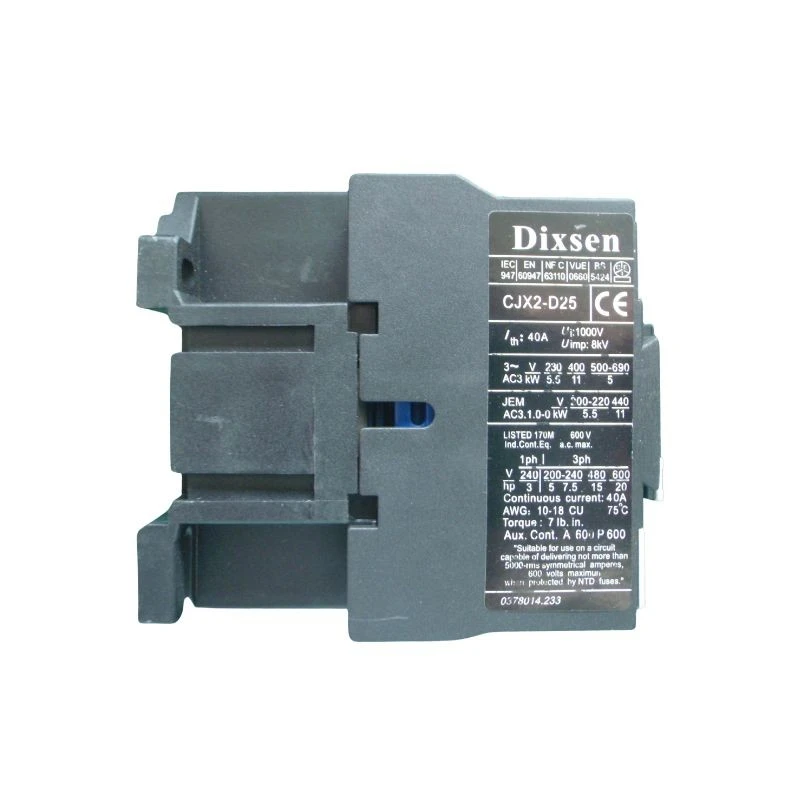

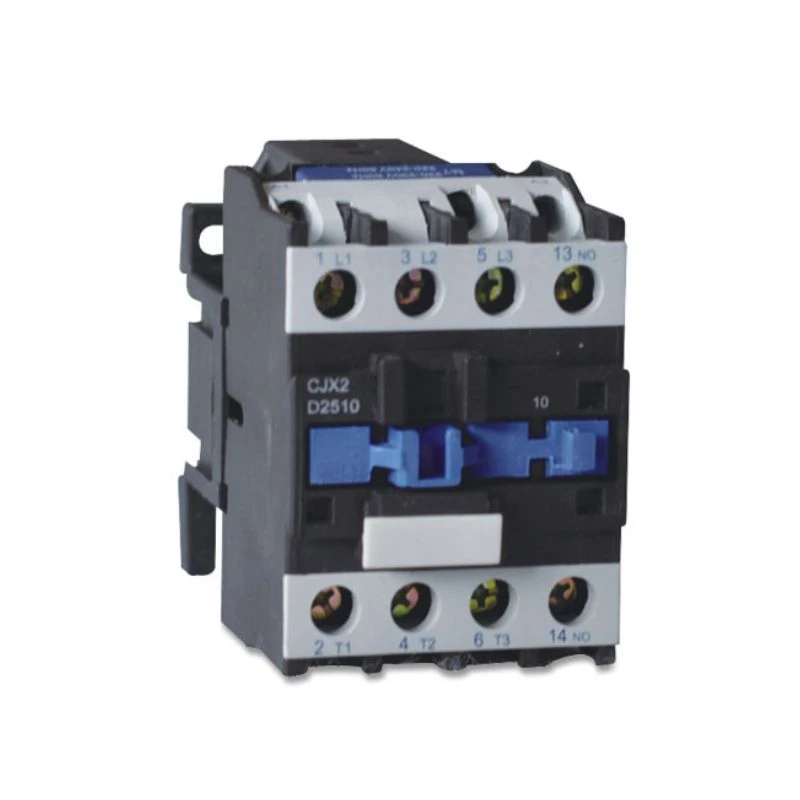

Stycznik magnetyczny 25A 220 V AC



Stycznik magnetyczny 25 A 220 V AC to 3-biegunowe elektromagnetyczne urządzenie przełączające o znamionowym prądzie roboczym 25 A i cewce sterującej 220 V AC (50/60 Hz). Zaprojektowane do zdalnego sterowania włączaniem/wyłączaniem, jest-standardowym rozwiązaniem branżowym do bezpiecznego zarządzania silnikami, sprężarkami, pompami, oświetleniem i innymi obciążeniami przemysłowymi lub komercyjnymi. Solidna konstrukcja i niezawodne działanie sprawiają, że jest to niezbędny element rozruszników silników, paneli dystrybucji mocy i systemów automatyki.



Kluczowe dane techniczne



Parametr	Specyfikacja
Liczba Polaków	3-biegunowy (styki główne 3NO)
Znamionowy prąd operacyjny (Ie)	25A (AC-3 / AC-1)
Napięcie cewki	220 V AC (50/60 Hz)
Znamionowe napięcie izolacji (Ui)	690V
Znamionowe napięcie wytrzymywane impulsu (Uimp)	6kV
Kategoria użytkowania	AC-3 (rozruch silnika), AC-1 (obciążenia rezystancyjne)
Moc silnika (przy 380/400 V)	Około. 11kW
Moc silnika (przy 220/230 V)	Około. 5.5kW
Styki pomocnicze	1NO + 1NC (wbudowane, dostępne konfiguracje opcjonalne)
Życie mechaniczne	Większe lub równe 10 milionów operacji
Życie elektryczne	Większa lub równa 1 milion operacji (przy obciążeniu znamionowym)
Temperatura pracy	-35 stopni do +70 stopni
Montowanie	Montaż na szynie DIN lub śrubach
Standardy	IEC 60947-4-1, GB/T 14048.4



Funkcje i zalety



Niezawodne przełączanie 3-fazowe – jednocześnie otwiera lub zamyka wszystkie trzy obwody mocy, zapewniając zrównoważoną kontrolę obciążenia i bezpieczną pracę.



Cewka 220 V AC – kompatybilna ze standardowymi przemysłowymi napięciami sterującymi, oferująca łatwą integrację z istniejącymi panelami sterowania i systemami PLC. Cewka działa niezawodnie w zakresie 85% ~ 110% napięcia znamionowego.



Wysoka zdolność wyłączania – Styki główne ze stopu srebra zapewniają doskonałą odporność na łuk elektryczny i niską rezystancję styków, wytrzymując prądy rozruchowe silnika do 7 razy większe od prądu znamionowego.



Wbudowane styki pomocnicze – Zawiera styki pomocnicze 1NO + 1NC do obwodów samopodtrzymujących, blokowania, wskazywania stanu lub sprzężenia zwrotnego PLC.



Kompaktowość i oszczędność miejsca – Smukła konstrukcja optymalizuje przestrzeń panelu, umożliwiając instalację o dużej gęstości w szafach sterowniczych.



Długa żywotność – Zaprojektowane z myślą o wysokiej wytrzymałości mechanicznej i elektrycznej, redukującej koszty konserwacji i wymiany.



Wizualny wskaźnik stanu – Wbudowany wskaźnik mechaniczny szybko pokazuje położenie styku (WŁ./WYŁ.), co ułatwia rozwiązywanie problemów.



Obudowa trudnopalna – wykonana z materiałów termoutwardzalnych zgodnych z normą UL94 V-0, zapewniających bezpieczeństwo w środowiskach przemysłowych.



Typowe zastosowania

Ten stycznik magnetyczny 25A 220 V AC jest szeroko stosowany w:



Rozruszniki silnika – w połączeniu z przekaźnikami przeciążeniowymi termicznymi w celu zapewnienia pełnej ochrony silnika.

Systemy HVAC – Sterowanie sprężarkami, wentylatorami i pompami.

Systemy przenośników – zdalne uruchamianie/zatrzymywanie sprzętu do transportu materiałów.

Stacje sterowania pompami – pompy wodne, systemy nawadniające i oczyszczanie ścieków.

Automatyka przemysłowa – integracja z maszynami sterowanymi przez PLC.

Panele sterowania oświetleniem — przełączanie obwodów oświetleniowych dużej mocy.

Sprzęt grzewczy – piekarniki, piece i grzejniki przemysłowe.



Specyfikacja



Typ		CJX2-D09	CJX2-D12	CJX2-D18	CJX2-D25	CJX2-D32	CJX2-D40	CJX2-D50	CJX2-D65	CJX2-D80	CJX2-D95
Ocena pracy prąd (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardowe moce znamionowe silników 3-fazowych w kategorii 50/60 Hz C-3 (kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Znamionowy prąd cieplny (A)		20	20	32	40	50	60	80	80	125	125
Życie elektryczne	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Trwałość mechaniczna (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Liczba kontaktów		3P+NIE					3P+NC+NIE
		3P+NC



Wymiar (mm)





Model	Wymiar (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
