CL0.5 Typ pierścienia CT

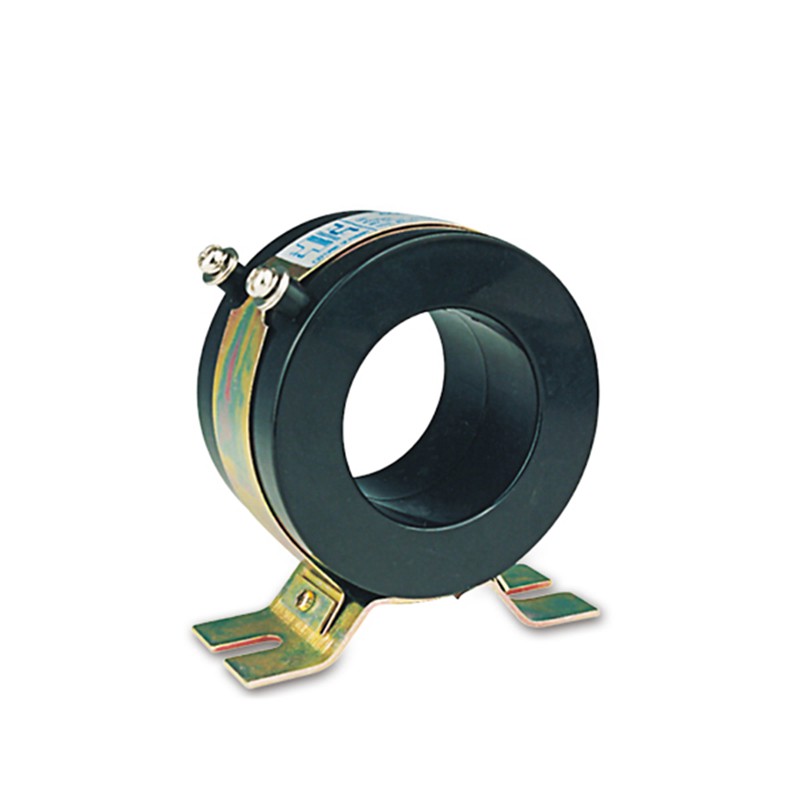

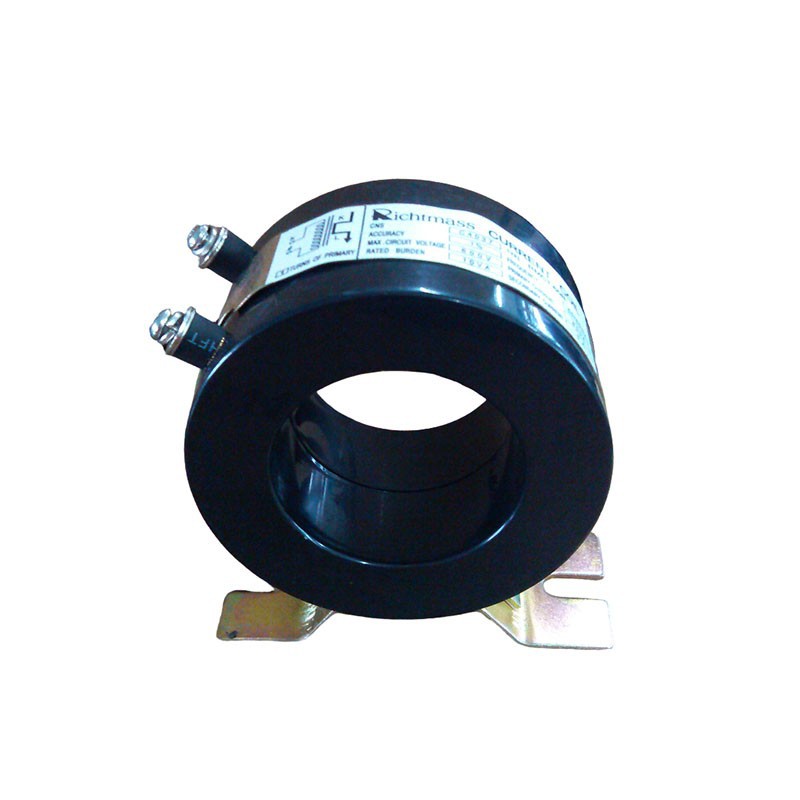

Przekładniki prądowe pierścieniowe RCT-60 CL0.5 są przeznaczone do użytku wewnętrznego w systemach elektrycznych 0,66 kV prądu przemiennego, kompatybilnych z częstotliwościami zasilania 50 Hz i 60 Hz. Transformatory te, odpowiednie do monitorowania prądu i ochrony przekaźników, są umieszczone w izolowanych, formowanych obudowach, które zapewniają trwałość przy jednoczesnym zachowaniu kompaktowej i lekkiej obudowy. Można je łatwo i bezpiecznie zamontować na panelach za pomocą dedykowanego uchwytu montażowego.

Wyślij zapytanie

Opis

Przegląd techniczny typu pierścieniowego CL0.5 CT

Co to jest pierścień-typu CT?

Przekładnik prądowy typu pierścieniowego (powszechnie znany również jako przekładnik prądowy typu „okienkowego” lub „typu- pączkowego”) to przekładnik prądowy z okrągłym rdzeniem z wydrążonym środkiem, przypominającym pierścień lub pączek. Najbardziej charakterystyczną cechą jest to, że nie ma on wbudowanego-uzwojenia pierwotnego.

Zamiast tego przewód pierwotny (kabel lub szyna zbiorcza, którego prąd chcesz zmierzyć) po prostu przepuszcza się przez okno (otwór pośrodku). Ten pojedynczy przewodnik pełni funkcję uzwojenia pierwotnego (pojedynczy zwój).

Kluczowe cechy i konstrukcja

Rdzeń: rdzeń toroidalny (w kształcie-pierścienia) wykonany z materiału-o wysokiej przepuszczalności, takiego jak stal krzemowa-o zorientowanym ziarnie lub, dla większej dokładności, z materiału nanokrystalicznego. Rdzeń jest równomiernie nawinięty wieloma zwojami cienkiego drutu, który tworzy uzwojenie wtórne.

Okno: Otwór centralny. Jego rozmiar jest kluczową specyfikacją, określającą maksymalny rozmiar przewodu lub szyny zbiorczej, który może przez niego przejść.

Brak uzwojenia pierwotnego: Jest to cecha charakterystyczna. Podstawowym jest przewodnik-instalowany przez użytkownika.

Montaż: Są one przeznaczone do mocowania na panelu lub rozdzielnicy, a następnie przeprowadza się przez nie przewód pierwotny. Często posiadają otwory montażowe lub wsporniki.

Wspólny Aplikacje

Przekładniki prądowe typu pierścieniowego-są wszechobecne w systemach elektrycznych:

✔ Pomiar energii: najczęstsza aplikacja używana przez przedsiębiorstwa użyteczności publicznej oraz do-podliczników w budynkach komercyjnych.

✔ Ochrona przekaźników: Zasilanie sygnałów prądowych do przekaźników ochronnych w rozdzielnicach i podstacjach.

✔ Monitorowanie prądu: W panelach sterowania i systemach automatyki do wyświetlania prądu na amperomierzach lub wysyłania danych do sterowników PLC/systemów SCADA.

✔Analiza jakości energii: Używana z przenośnymi analizatorami do rozwiązywania problemów z systemami.

✔Wykrywanie zwarcia doziemnego: użycie pojedynczego przekładnika prądowego wokół wszystkich przewodów fazowych w celu wykrycia prądu niezrównoważenia.

Zalety:

{0}}Opłacalne: tańsze w produkcji, ponieważ eliminują ciężkie i drogie uzwojenie pierwotne i izolację.
Kompaktowy rozmiar: Prosta konstrukcja sprawia, że są stosunkowo małe i lekkie.
Łatwa instalacja: Można zainstalować lub zmodernizować bez odłączania przewodu pierwotnego. Połączenie jest „przerwane” (np. z podzielonym-rdzeniem) lub przewód jest po prostu poprowadzony.
Brak nasycenia pierwotnego: Ponieważ uzwojenie pierwotne jest po prostu przewodnikiem prostym, nie można go przeciążać ani nasycać. Rdzeń może się nadal nasycić, jeśli prąd jest zbyt wysoki dla wartości znamionowych przekładnika prądowego.
Dobra dokładność: toroidalny kształt rdzenia zapewnia zamkniętą ścieżkę magnetyczną o niskiej reluktancji i niskim wycieku strumienia, co prowadzi do dobrej dokładności.

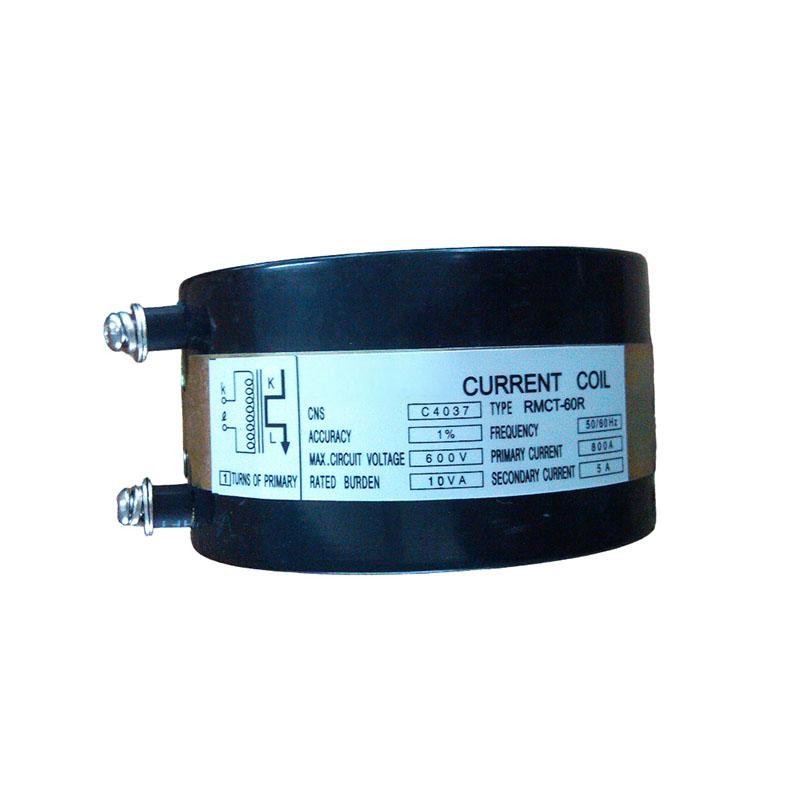

RCT-60 CL0.5 przekładnik prądowy typu pierścieniowego do zastosowań niskonapięciowych w pomieszczeniach zamkniętych

RCT-60 to seria przekładników prądowych-pierścieniowych-o wysokich parametrach, zaprojektowana do instalacji wewnątrz budynków w systemach prądu przemiennego niskiego-napięcia, obsługująca znamionowe napięcie robocze do 0,66 kV. Dzięki kompatybilności z dwiema częstotliwościami (50 Hz i 60 Hz) model ten oferuje wszechstronne zastosowanie w różnych światowych standardach sieci elektroenergetycznych.

Idealny zarówno do precyzyjnego pomiaru prądu, jak i niezawodnych funkcji zabezpieczających opartych na przekaźnikach,-przekładnik prądowy pierścieniowy RCT-60 CL0.5 jest powszechnie stosowany w rozdzielnicach, szafach rozdzielczych, systemach zarządzania energią i przemysłowych panelach sterowania. Jego zamknięta konstrukcja z formowanego tworzywa termoplastycznego o wysokiej izolacji zapewnia doskonałe właściwości dielektryczne, wytrzymałość mechaniczną i odporność na wilgoć, kurz i atmosferę korozyjną.

Kompaktowa i lekka konstrukcja upraszcza integrację w środowiskach-o ograniczonej przestrzeni, jednocześnie zmniejszając obciążenie konstrukcyjne paneli. Dzięki zintegrowanemu wspornikowi montażowemu transformator umożliwia szybkie, bezpieczne i odporne na wibracje-montaż, zapewniając długoterminową-stabilność i bezpieczeństwo pracy.

Zaprojektowany, aby spełniać wymagania klasy dokładności CL0.5, model ten gwarantuje minimalny błąd w transformacji prądu, dzięki czemu nadaje się do pomiarów-klasy rozliczeniowej i czułych obwodów zabezpieczających. Połączenie wysokiej niezawodności, łatwej instalacji i szerokiej kompatybilności sprawia, że RCT-60 CL0.5 jest optymalnym rozwiązaniem dla nowoczesnej infrastruktury elektrycznej.

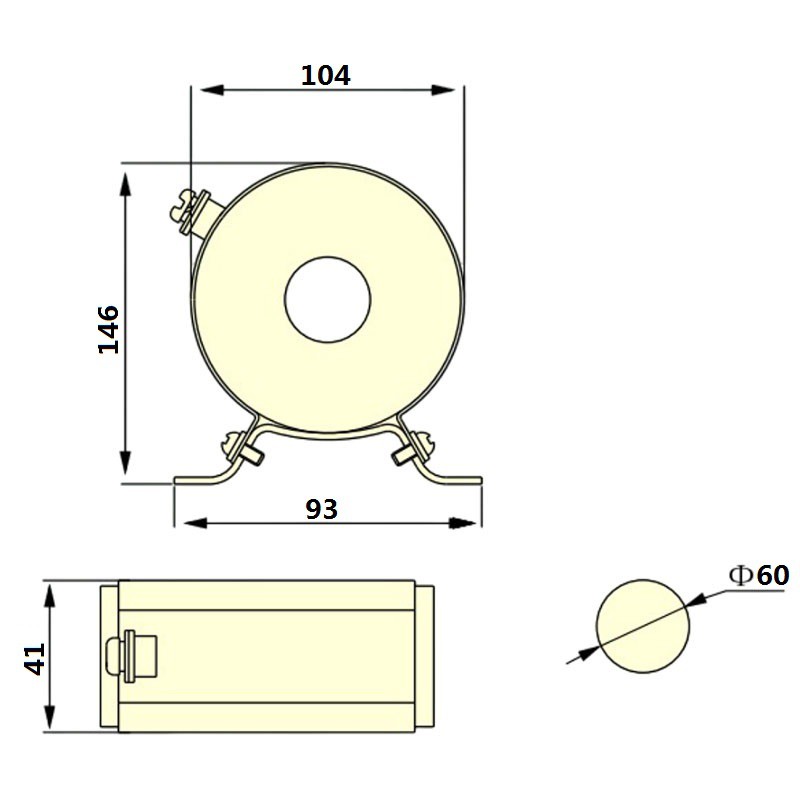

Parametry

Model	Stosunek (A)	Obciążenie (VA)
		Klasa: 0,5	Klass:1.0
RCT-60	300/5	2.5	5
RCT-60	400/5	5	5
RCT-60	500/5	5	7.5
RCT-60	600/5	5	7.5
RCT-60	800/5	5	7.5
RCT-60	1000/5	10	15
RCT-60	1200/5	10	15
